PLC网关如何实现虚拟串口上下载程序？

虚拟串口可以让电脑远程接入网关串口连接的设备，用来调试运维网关串口所连接的串口设备。使用了虚拟串口技术后，可以帮助用户远程上传下载PLC程序、远程上传下载触摸屏程序（USB除外）、远程运维服务器（SSH、Openwrt、路由器等等）、远程调试串口传感器。再也不愁山高路远，刮风下雨了，只需联网即可舒适办公。我们快看看PLC网关是如何实现虚拟串口上下载程序的吧！

适用范围

适配PLC：支持RS485、RS232串口通信的PLC

延伸：可以远程调试网关串口连接的任何串口设备

实现原理

PLC连接网关的串口，网关的串口通过MQTT协议和服务器透传；PC端运行MQTT虚拟串口软件，MQTT虚拟串口软件会绑定一个串口，该串口也通过MQTT协议和服务器透传；网关的MQTT客户端和MQTT虚拟串口软件的客户端互相订阅发布主题，则可以实现，网关串口连接的PLC和MQTT虚拟串口软件绑定的串口透传。详情参考下图：此时，向虚拟串口发送数据就会通过网关的串口发给PLC，PLC发给网关的数据也会通过虚拟串口接收。

实现步骤

1. 硬件连接

这里以三菱FX3u-32M PLC为例：

EG8200Mini和三菱FX3u-32M通信之前，必须确保接线正确。这款PLC采用的232通信，具体接线为2接RX，3接TX（有的为2接TX，3接RX）5接GND，不同PLC接线情况不一样，根据实际情况接：

2. 网关配置

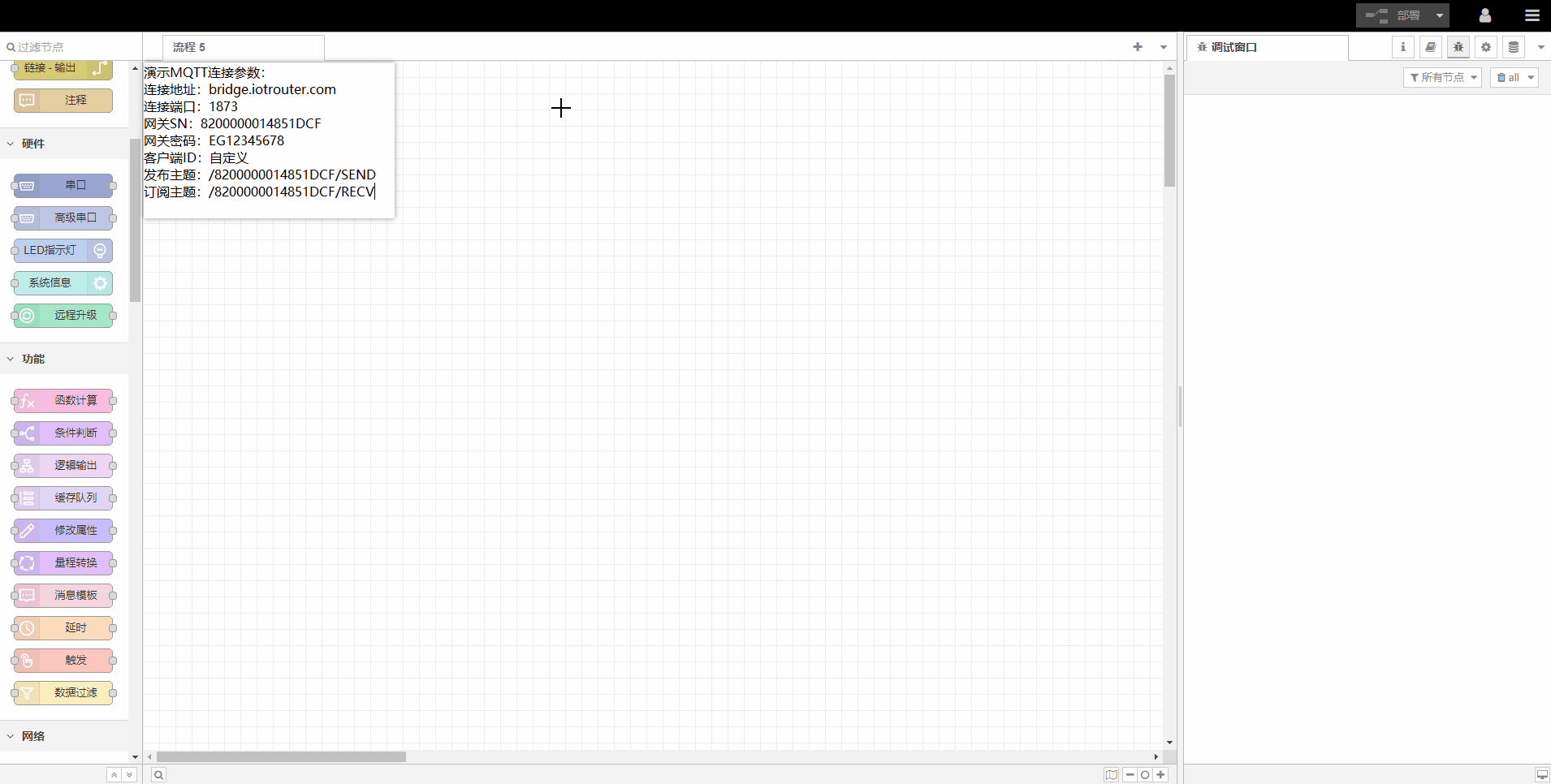

2.1. 配置连接MQTT服务器

MQTT服务器连接参数如下：

连接地址：bridge.iotrouter.com
连接端口：1873
客户端ID：自定义，最大长度 256 字节，不允许重复。
用户名：使用EG8200网关SN号
密码：使用EG8200网关登录密码，默认EG12345678,如有修改以修改为准
发布主题：自定义，最长 256 字节，不支持通配符使用。
订阅主题：自定义，最长 256 字节，不支持通配符使用。

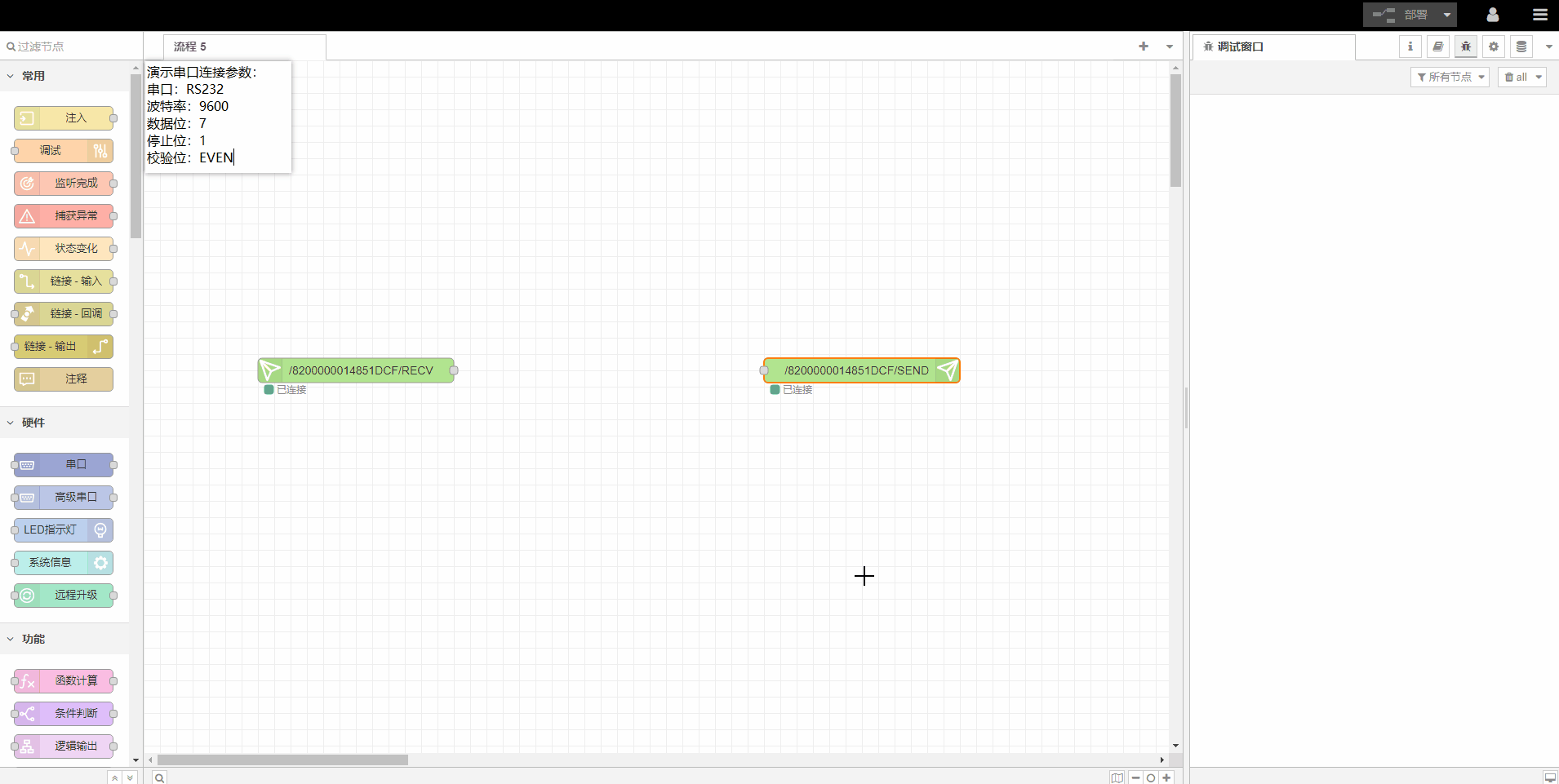

2.2. 配置连接串口PLC

PLC串口参数如下：

串口：RS232
波特率：9600
数据位：7
停止位：1
校验位：EVEN

3. 虚拟串口通信软件下载及配置

3.1. 相关软件资料下载

虚拟串口及虚拟串口通信软件可在资料下载栏去下载：

3.2. 虚拟串口软件设置

a. 查看电脑虚拟串口

b. 配置

虚拟串口成对使用，这里使用虚拟串口对COM11<-->COM12，若虚拟串口通信软件使用COM11，则PLC软件使用COM12与其通信，连接参数如下：

address：bridge.iotrouter.com
prot：1873
clientID：自定义，最大长度 256 字节，不允许重复。
username：使用EG8200网关SN号
password：使用EG8200网关登录密码，默认EG12345678,如有修改以修改为准
subscribe：填写网关MQTT配置的发布主题
publish：填写网关MQTT配置的订阅主题

3.3. 测试虚拟串口组网通信

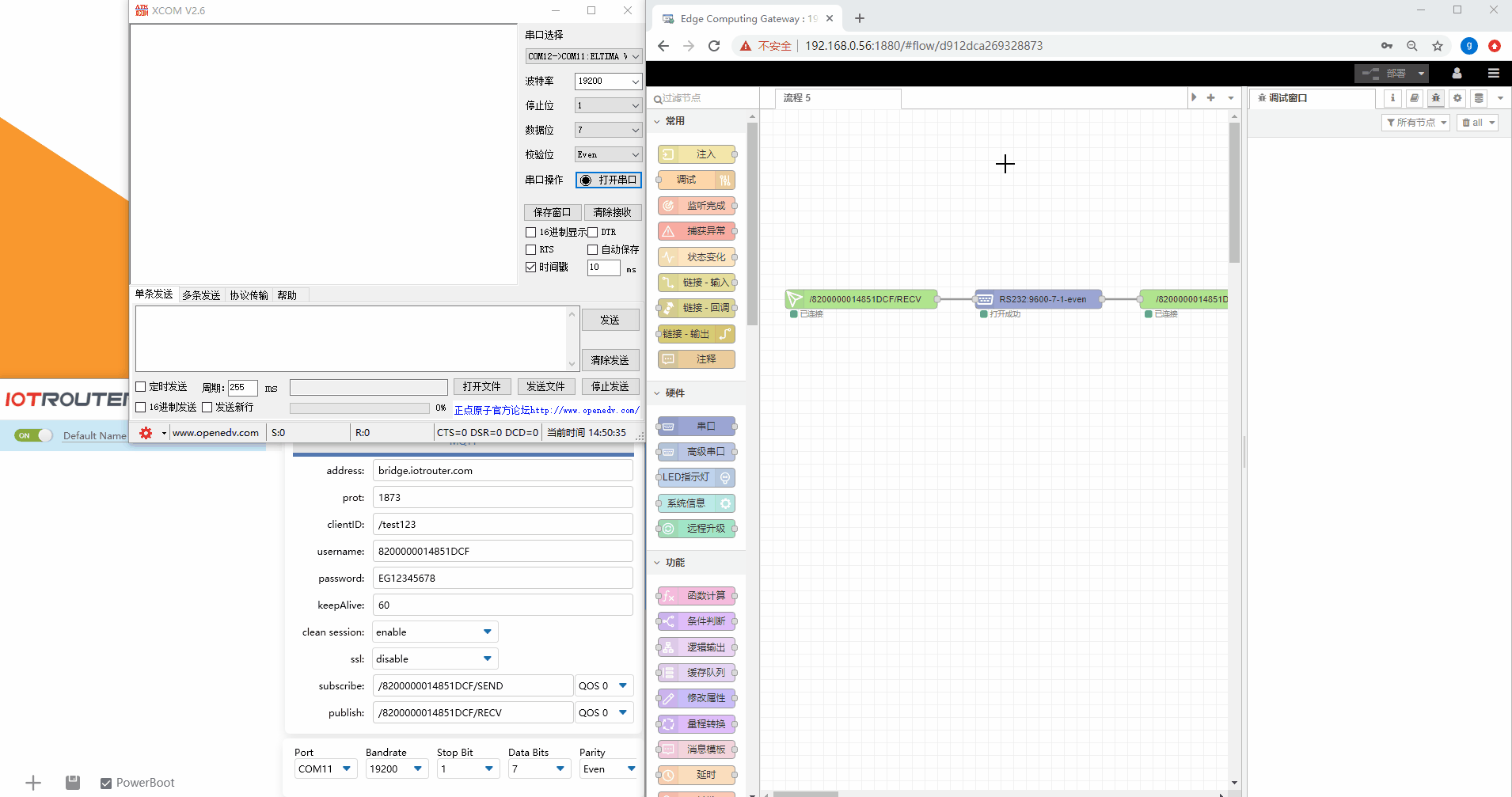

上述配置成功后，可以先使用串口调试软件，通过虚拟串口的方式和EG8200网关进行数据互传的通信测试，如下图：

可以看到，串口软件和网关互相收发数据都是可以的，此时就可以测试PLC的程序上传或者下载了：

4. 进行PLC程序上传

4.1. GX Works2建立连接

4.2. 执行上传PLC程序操作

4.3. 上传程序
