工控一体机如何高效实现工业数据采集与可视化展示

随着科技的进步，物联网技术已成为推动工业改革、实现高效可靠智能化发展的关键动力。在工业现场，HMI（人机界面）通常与各种数据源相结合，作为本地可视化工具实现人与机器设备之间的交互。随着对边缘端海量数据处理和分析需求的增加，HMI的角色需要进一步升级和扩展，以便实时监控和分析这些数据，帮助用户做出明智的决策，同时以高效、安全的方式存储数据，这使得边缘可视化成为HMI产品技术的重要发展方向。

EV8010 是一款功能强大的工业 HMI 网关产品。该设备搭载了纵横智控深度定制的 Node-RED、智控远程设备运维管理平台以及 Web 组态软件 VISON。通过以上软件的组合，EV8010 可以实现边缘端的可视化，使客户能够实时了解现场设备的运行状态、性能数据等重要信息，进而实现全面、精准的远程管理和控制。

工业数据采集

EV 系列集成了 EG 系列边缘计算网关的所有功能，可以通过各类接口采集各种类型的自动化设备数据，例如温度、湿度、压力、液位、功率等等。同时，EV8010 不仅支持各类主流 PLC 品牌协议，例如西门子、三菱、欧姆龙、LS 电气、罗克韦尔、倍福、汇川、基恩士、松下、台达、信捷、麦格米特、安川、永宏和富士电机等，还可支持丰富的硬件接口，如 RS485/RS232/DI/DO/CAN 等。

数据处理与可视化展示

VISION 是一款强大的基于浏览器运行的数据可视化软件。它采用简单的拖放操作，让用户能够快速创建高度个性化的数据可视化界面。用户可以使用 VISION 丰富的组态资源、详尽的使用资料和不断完善的模板库，快速部署和管理复杂的物联网系统，提升运营效率和决策能力。

Node-RED 是一种强大的构建物联网应用的工具，采用可视化的编程方法，开发人员将节点（即预定义的代码块）连接起来执行任务，连接起来的节点构成一个“流”。Node-RED 支持多种协议（包括上百种工业协议和行业协议），支持数据处理、逻辑运算和与各种第三方平台的对接。Node-RED 将不同的协议数据采集到后，统一以 MQTT 的形式与 VISION 进行对接，实现更高效的数据处理和可视化展示。

数据采集与可视化实操

接下来，我们将以一个供水监控系统为例，简单介绍 VISION 和 Node-RED 的使用方法。假设我们已经完成了所有硬件对接工作，并成功进入 VISION 界面。如有任何关于硬件连接和 VISION 界面进入的问题，请咨询纵横智控的相关技术支持人员。

1. 创建项目

当用户点击主页上的“WEB组态”按钮后，将跳转到WEB组态工作台，选择编辑器进入组态编辑界面。创建新项目时，系统预设了一个名为“Mainview”的初始视图，用户也可以根据特定场景增加视图。创建一个项目。

2. 创建数据标签

在本示例中，NODE-RED进行数据采集，VISION进行数据可视化。两者均扮演MQTT协议的客户端角色，通过与NODE-RED所部署的本地MQTT Broker建立连接，以Topic的形式进行通信。参考这里。

2.1 NODE-RED流程设置

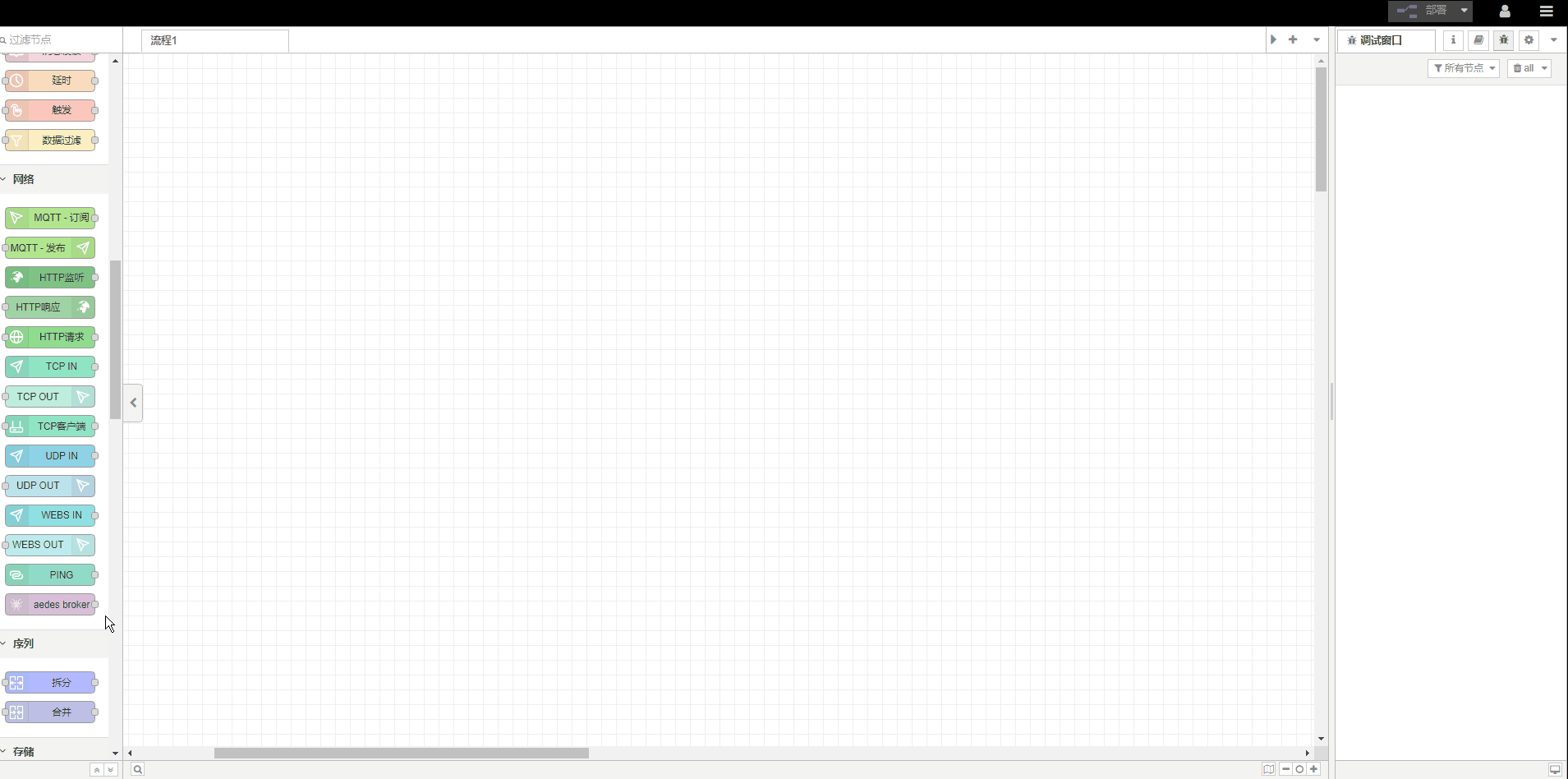

在本示例中，我们构建的数据点包括：水位（分别模拟四个等级：水位1至水位4）、温度、湿度、日期、时间及两个继电器输出（DO1和DO2）等，如下图所示。

2.2. VISION连接设置

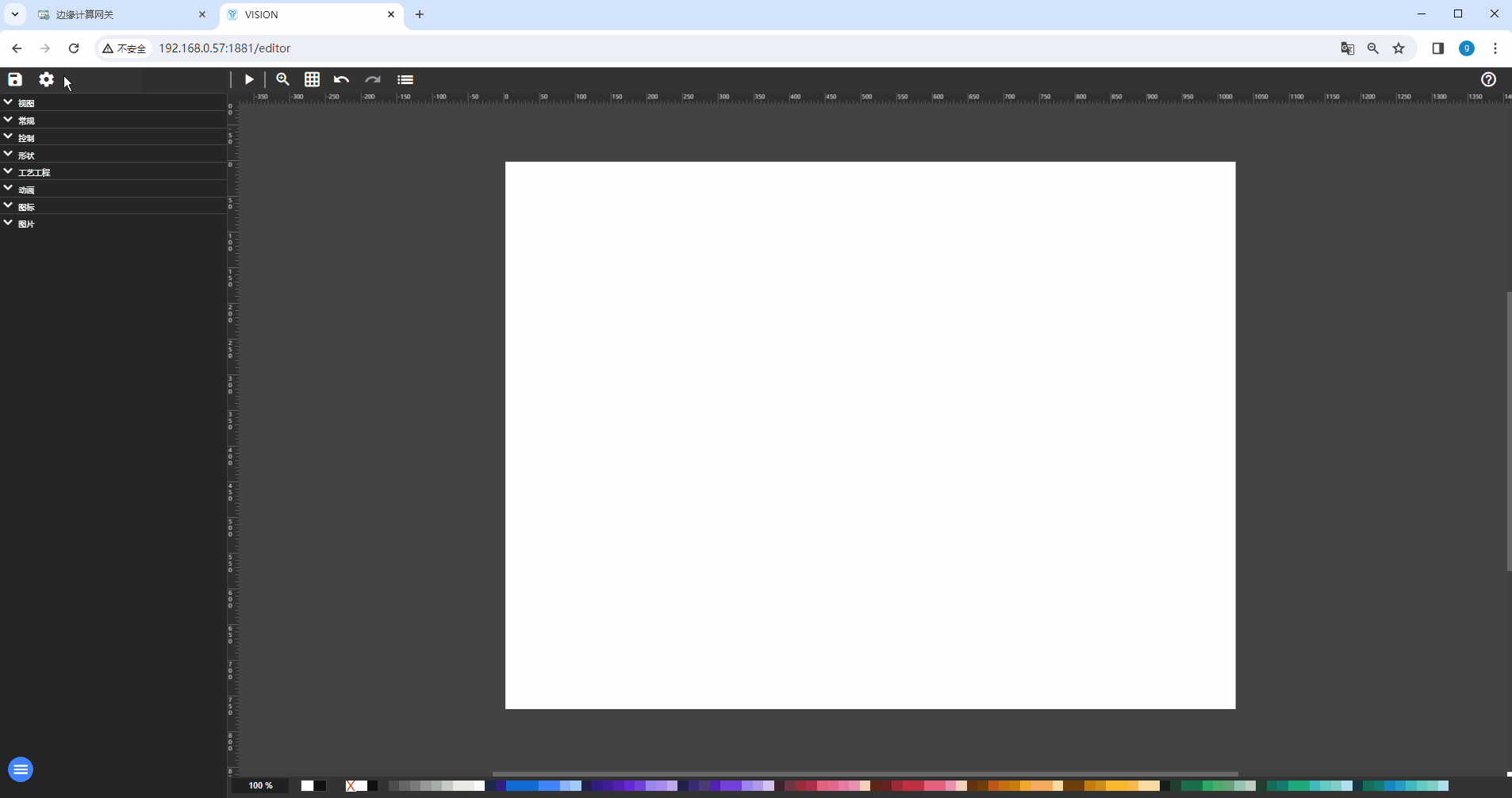

在组态编辑界面，用户首先点击左上角的“设置”按钮，选择“连接”进入数据源管理界面，新建MQTT通讯连接，并设定相应的MQTT订阅以及发布主题的数据标签：

3. 创建图表源

为清晰展现水位变化趋势，我们采用了“线形图”这一数据可视化手段。鉴于线形图的构建依赖于图表数据源，因此需先创建符合要求的图表数据源：

4. 控件设置

一旦组态项目所需的数据标签及其关联的数据源构建完成，即可进入各个控件的设置页面进行数据绑定在本示例中，我们将选用一系列特定控件，用于实现数据的绑定与展示。

 具体操作步骤可参看这里。

5. 完整工程

以上配置步骤完成后，用户可依据自身业务需求灵活开展界面布局与元素关联，旨在构造出与预期相符的定制化组态界面。鉴于篇幅限制，我们不展开详尽的操作演示。不过，你可通过导入该案例项目文件以进一步探索其实现机制与可视化呈现的效果。

作为 IT+OT 的重要推动者和建设者之一，纵横智控在人机界面 HMI 和边缘计算技术运用方面拥有深厚积累。我们致力于为广大工业物联网领域的客户提供业内领先的边缘可视化产品及解决方案。
